方案概述

说明：

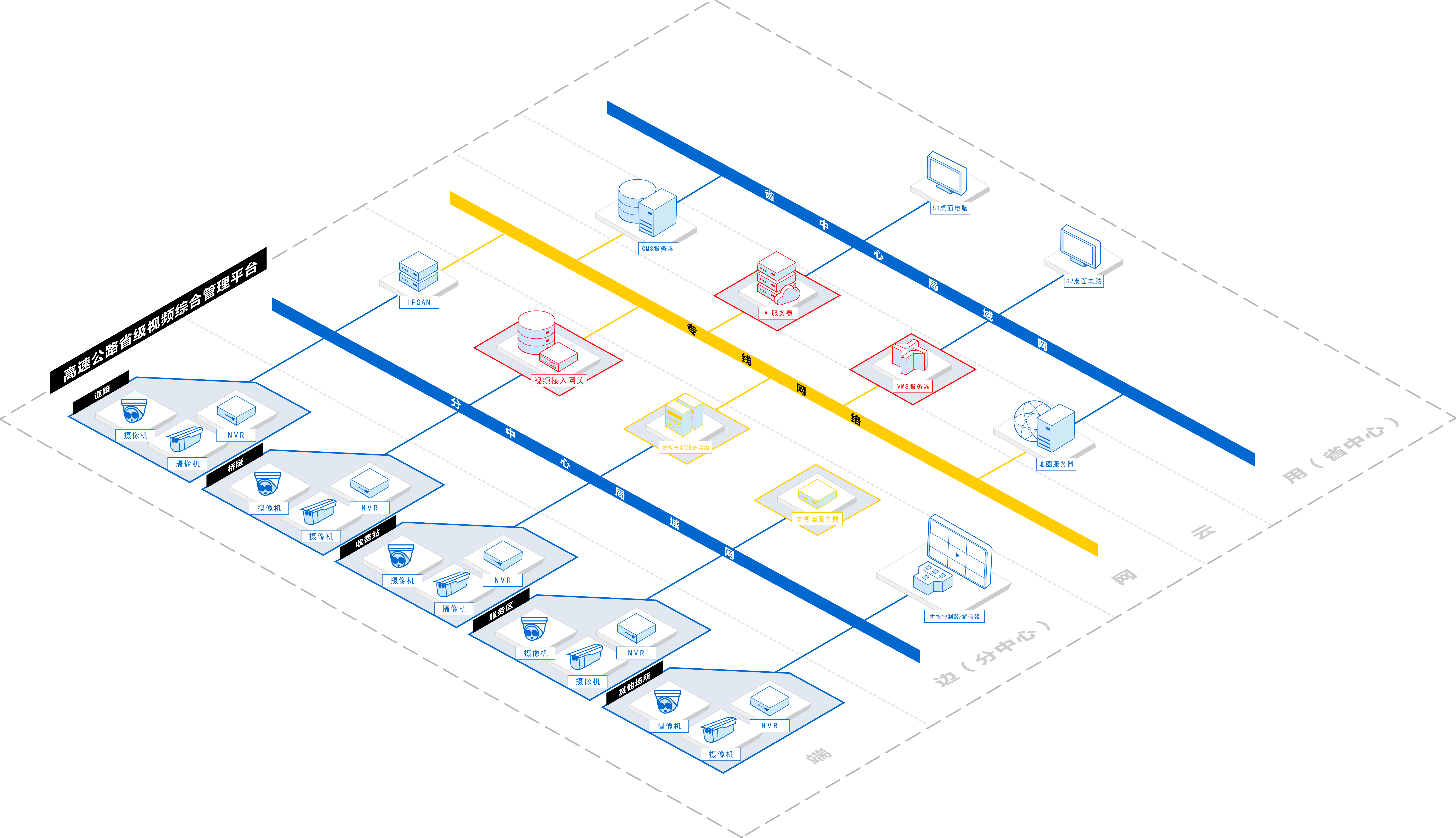

整体按“用-云-网-边-端”五个部分来设计,其中：

（一）端

端侧就是指摄像机、NVR等原设备,均保持不动。

（二）边缘侧

增加一台视频接入网关、一台可信代理网关、一个视频分析服务器组（由多台视频分析服务器组成）,一套存储设备,其中：

(1）视频接入网关：负责接入端侧视频并采用视频主动上报技术到省中心。注意视频接入网关是有数据库的。

(2）可信代理网关：主要身份认证和身份路由。

(3）视频分析服务器组：负责智能分析且将分析结果上报到省中心。

(4）IPSAN：假设整个系统还要集中录像的话,建议在每个分中心加存储设备如IPSAN,这样由视频接入网关完成录像。

（三）网络

即建设如上图所示的专网网络,如果已有可直接利用。

（四）云

存放省中心服务器组,主要包括中心数据库,业务后台等。具体有：

(1）中心管理服务器（简称CMS）：管理数据库,管理各个网关,管理指令路由等后台程序。一台服务器即可。

(2）媒体服务器VMS组：主要是流媒体分发服务器,建议部署2台,带宽要好。

(3）身份鉴证服务器：主要做身份鉴证,一台服务器。

(4）视频分析后台服务器组：负责智能分析的后台。

（五）用

主要指省中心的那些桌面电脑S1,S2等。如果已有可直接使用。

关键业务流程

（一）省中心登录流程及点播视频流程

省中心S1电脑登录时,直接登录省中心服务器。

点播某个视频时,路径是：

(1）S1向省中心CMS服务器（中心管理服务器）上要某个分中心的9001号视频。

(2）CMS服务器要求对应分中心的视频接入网关推流到某个省中心的VMS服务器上（流媒体服务器）,具体是哪个VMS是自动计算出来的,基于负载均衡原理。

(3）S1从某个VMS上取流。

（二）分中心登录流程及点播视频流程

分中心登录时,登录的是分中心身份服务器,有这个服务器去省中心校验身份后返回。这个流程不仅影响F1这样的桌面电脑,也影响智能分析服务器组和未来可能的上墙服务器。

只有过了这个身份认证,整个平台才能确定视频流向和拉流路径,这个非常重要！

点播某个视频时,路径是：

(1）F1要点播9001号视频（本分中心的）。

(2）CMS服务器会给出一个取流地址,其实是对应分中心的视频接入网关的取流地址。

(3）F1则从网关直接取流。
